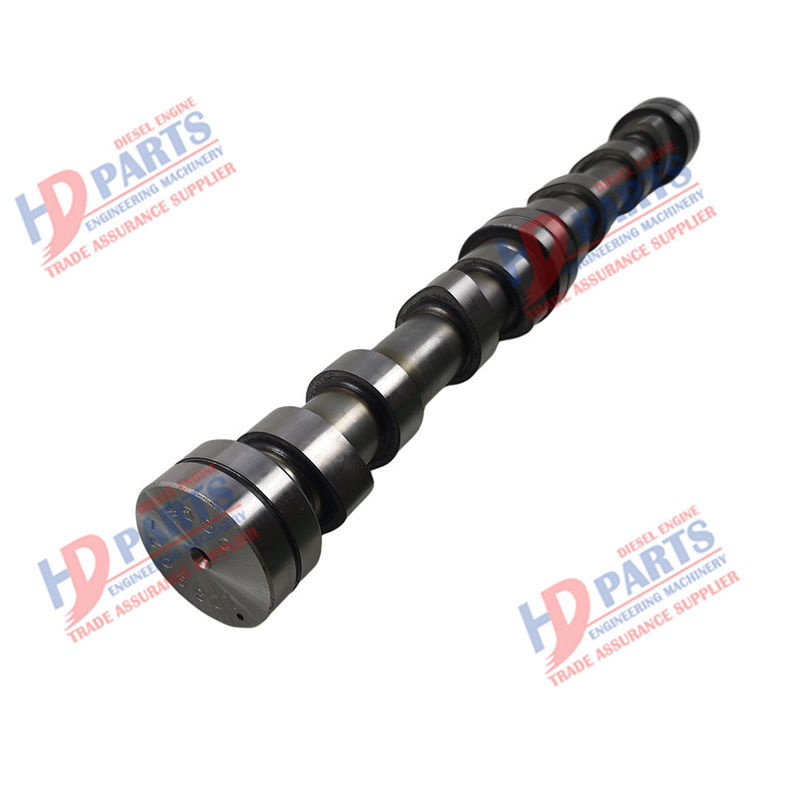

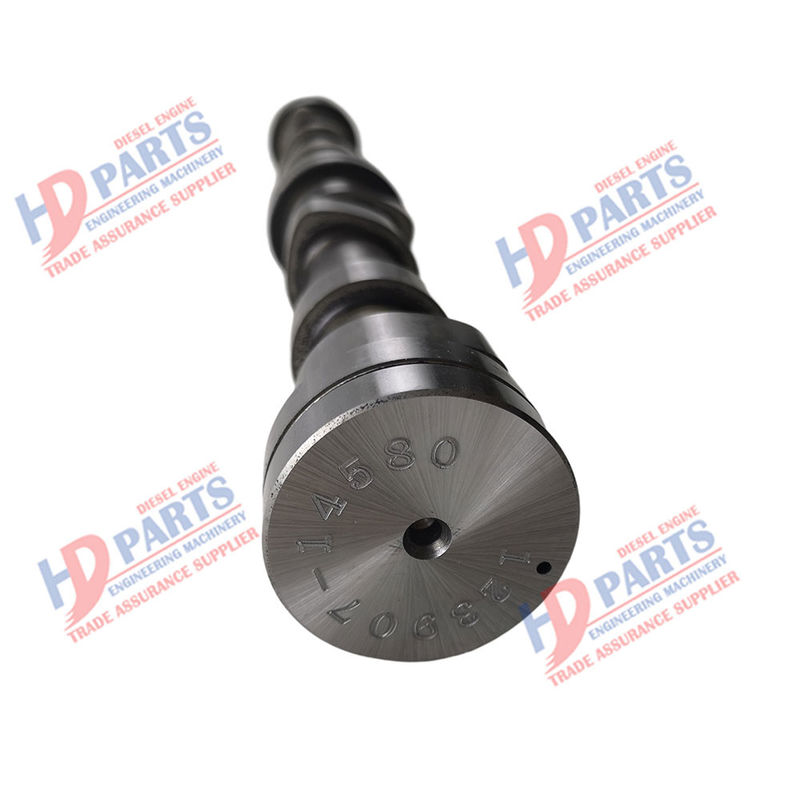

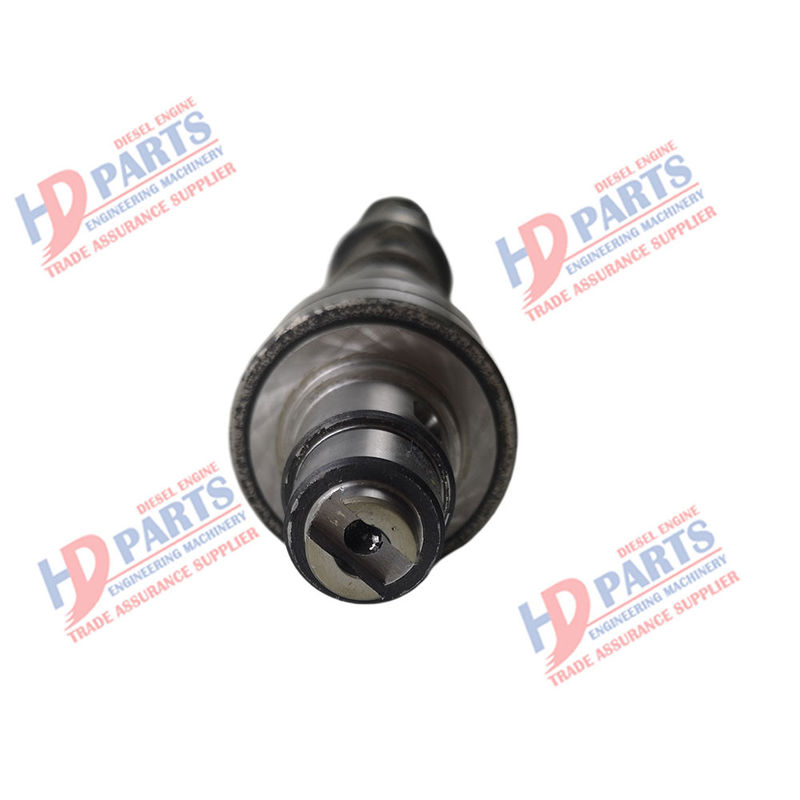

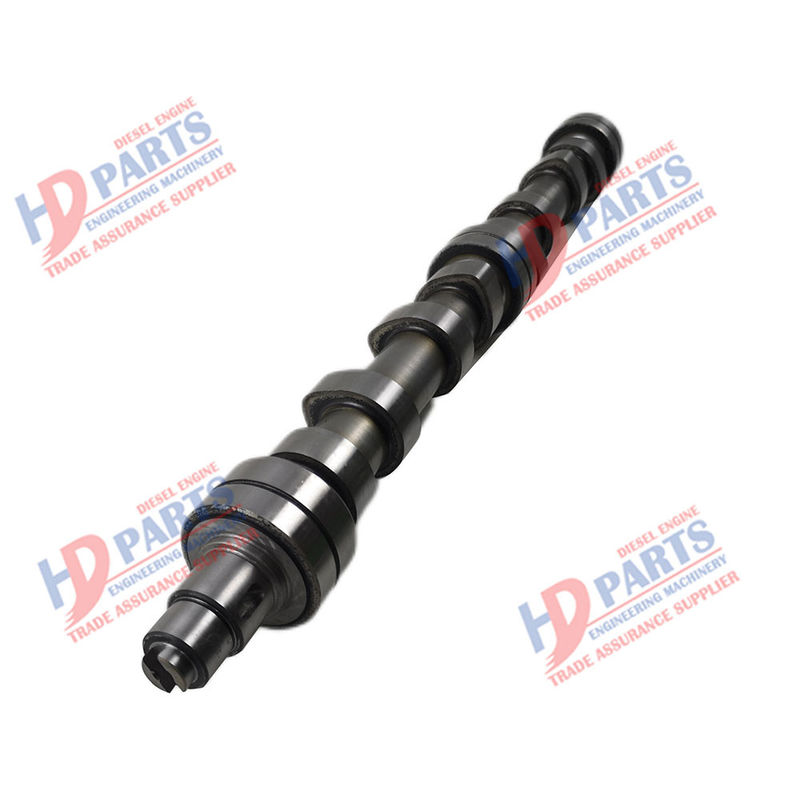

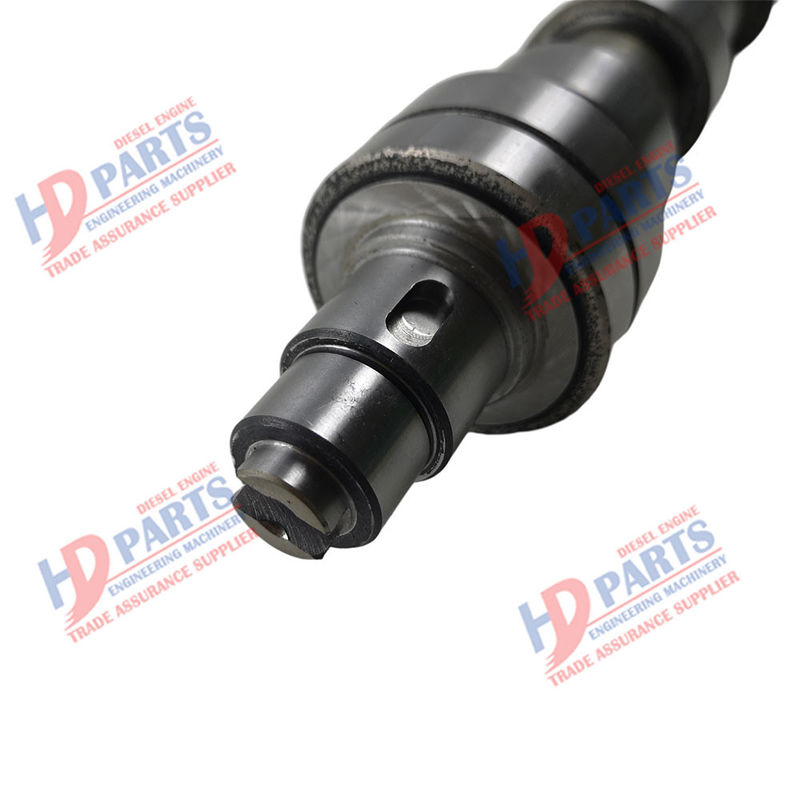

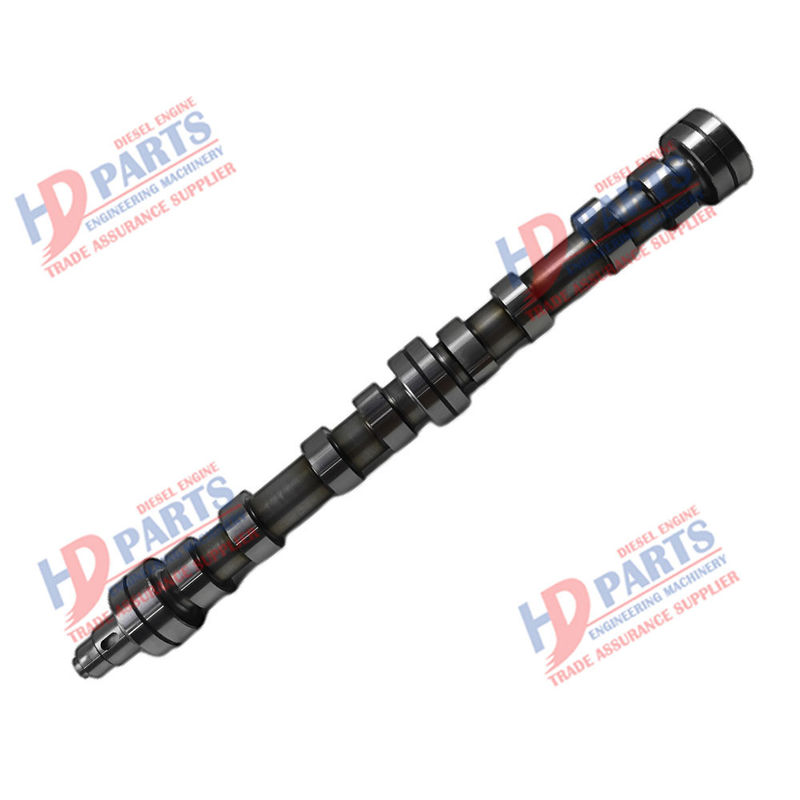

Peças de motores a diesel 4TNV106 4TNE106 4D106 YANMAR 123907-14580

Para a rotação do eixo excêntrico, devem ser tomadas medidas, principalmente na fixação, para alinhar o eixo da parte excêntrica a processar para coincidir com o eixo do fuso do torno [1].

1Em geral, o chuck de quatro mandíbulas é usado para prender peças excêntricas com pequena quantidade e baixa precisão.primeiro desenhe uma linha na peça de trabalhoÉ para desenhar um círculo excêntrico e assegurar as linhas transversais horizontais e verticais, de modo a determinar a sua posição no chuck de quatro mandíbulas de acordo com estas linhas.

2Para o mecanizado de peças excêntricas de pequena excentricidade (e ≤ 5-6 mm) e de curto comprimento, mas de grande número de peças excêntricas, pode utilizar-se o rodapé autocentrante de três mandíbulas.Ao virar, o círculo externo e o comprimento devem ser virados primeiro. Em seguida, é preso no tripla mandíbula, e uma junta é colocada em uma mandíbula para tornar a peça excêntrica para virar.A espessura da almofada pode ser calculada pela seguinte fórmula:. X=1,5e × (1-e/2d) (x=espessura da junta; e=excentricidade da peça de trabalho; d=diâmetro da parte presa das três garras)devido ao desvio entre a posição de contacto das garras longas e a peça de trabalho, uma constante de correcção deve ser adicionada à deformação após a fixação da junta de solo. X real = x + 1,5 △ e (x real = espessura real da junta; x = espessura calculada;△ e = erro de excentricidade medido após ensaio)

3. girando peça excêntrica em chuck duplo Este método consiste em prender o chuck autocentrante de três mandíbulas no chuck de ação única de quatro mandíbulas para alinhamento,e, em seguida, mover uma distância excêntrica para prender. No futuro, você pode girar peça excêntrica, prendendo a peça no três mandíbulas auto-centrante chuck.Quando mover a posição do trio mandíbula chuck, em primeiro lugar, prender o eixo óptico no chuck autocentrante de três mandíbulas, usar o indicador do mostrador para determinar a excentricidade,e, finalmente, determinar a posição do três mandíbula chuck no quatro mandíbula chuck.

4. Quando a peça excêntrica é girada entre dois dedos, a peça excêntrica de comprimento longo pode ser presa entre dois dedos para virar,e a peça de trabalho pode ser conduzida para girar pela pinça do coração de frangoO centro de ambas as extremidades da peça excêntrica é processado entre dois dedos, e o buraco central excêntrico é geralmente processado na máquina de perfurar,porque é difícil garantir o centro de ambas as extremidades na máquina, e a direção do buraco central excêntrico é consistente e paralela.

5O ajuste de distância excêntrica é conveniente, versatilidade, alta precisão é uma ferramenta excêntrica mais ideal.

6Na fixação especial, a peça excêntrica pode ser ligada à fixação especial quando o comprimento de usinagem é curto, a precisão é elevada e o número de peças excêntricas é muito grande.

7No processo real de peças excêntricas com grande excentricidade e baixos requisitos de precisão, resume-se outro método de fixação, a saber, três perfuradores de mandíbulas e fixação de juntas.Isso é..., quando os três mandíbulas auto-centrado mandíbula superior, primeiro instalar a primeira mandíbula, em seguida, mover suavemente a coleira, de modo que o parafuso final da coleira gira cerca de uma ou duas voltas,e depois instalar a segunda e terceira mandíbulasA vantagem deste método é simples, pois não é possível ajustar a excentricidade, devendo-se adicionar uma camada para ajustá-la.conveniente e rápido, mas a desvantagem é que a precisão de posicionamento não é alta.
