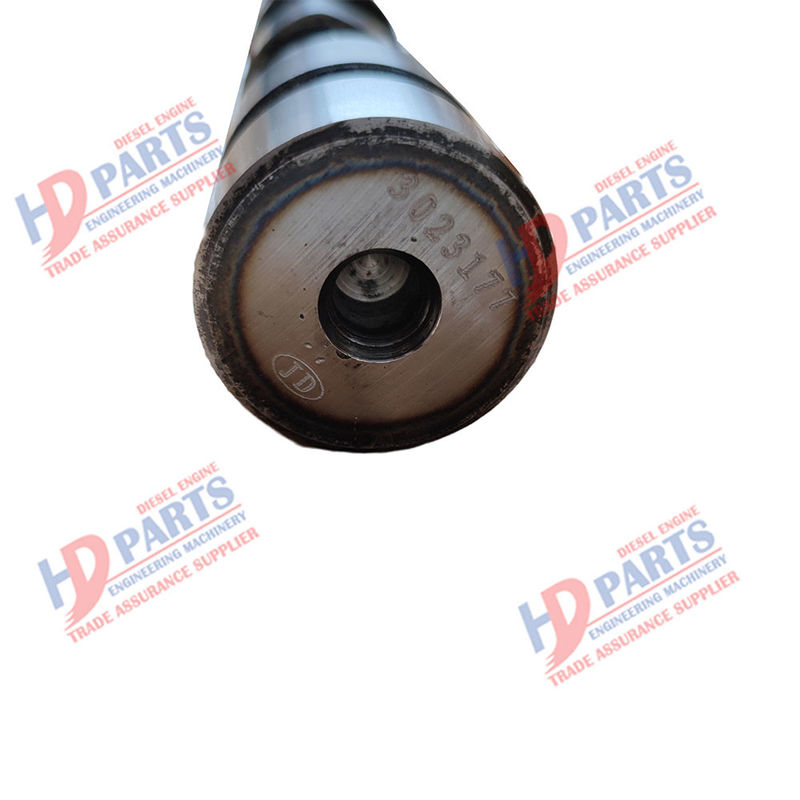

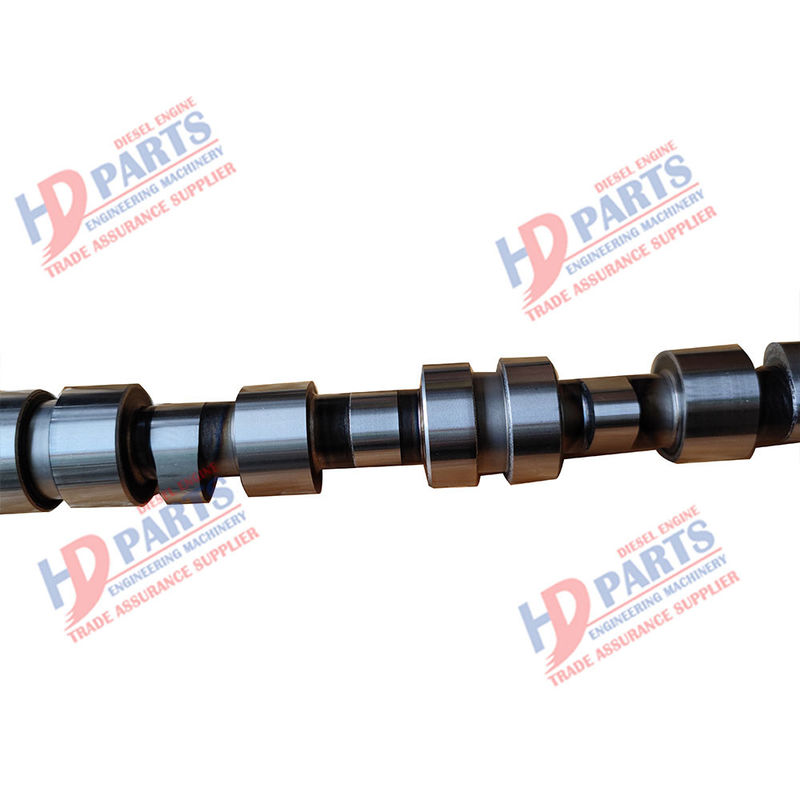

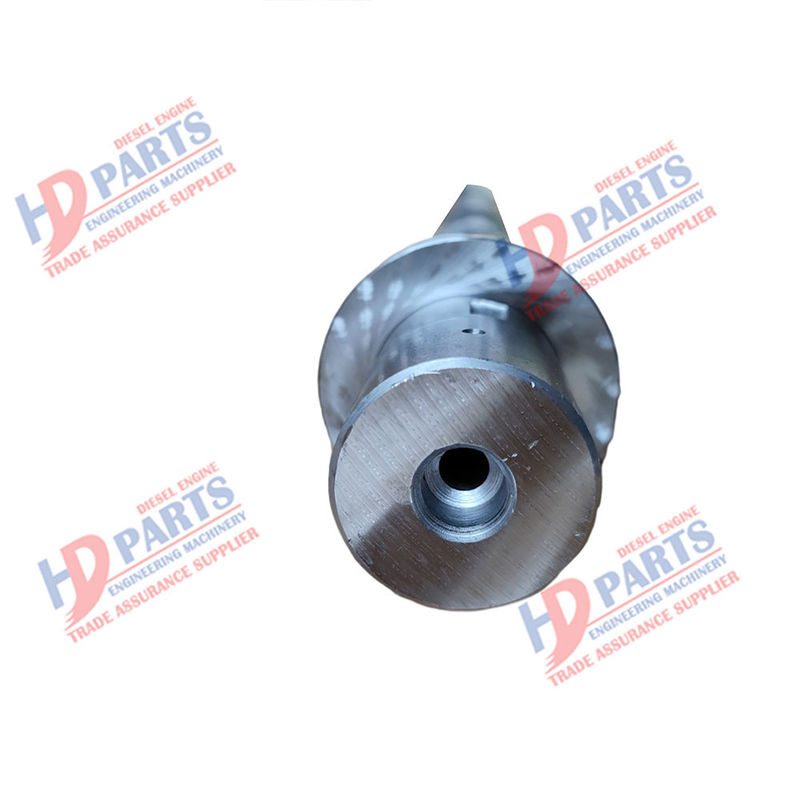

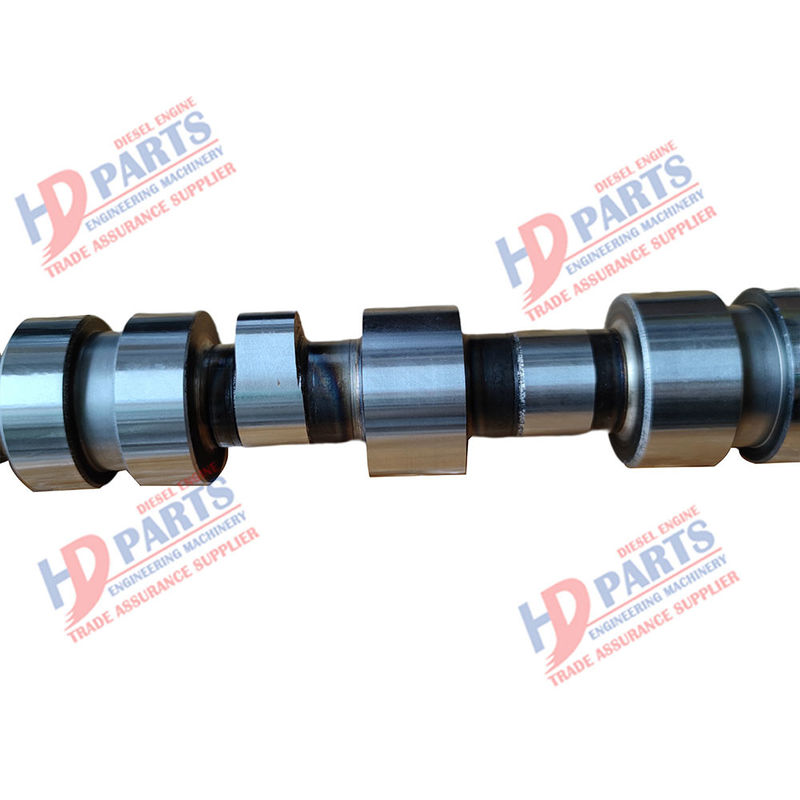

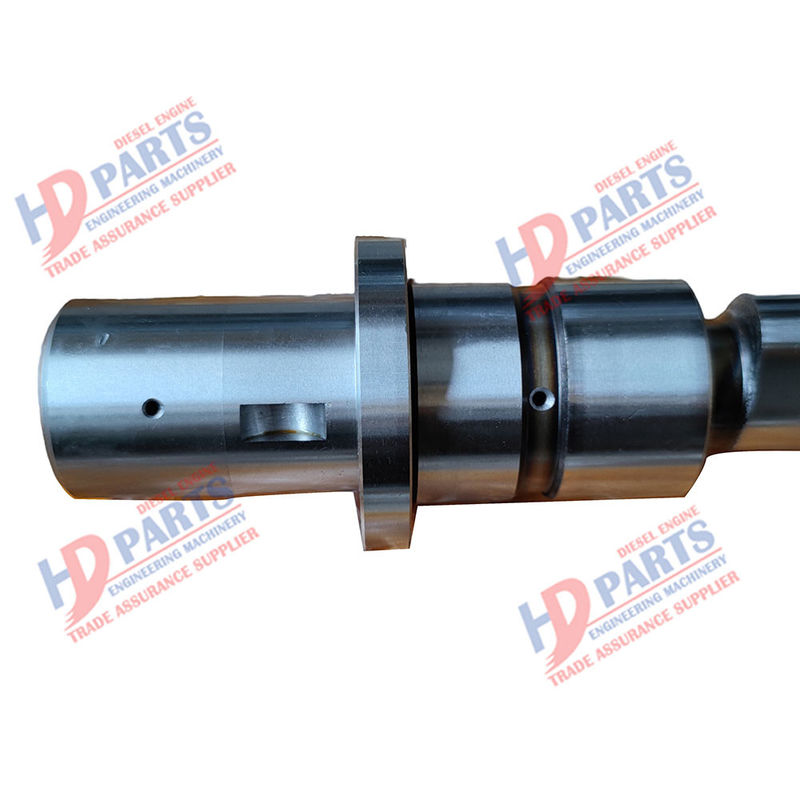

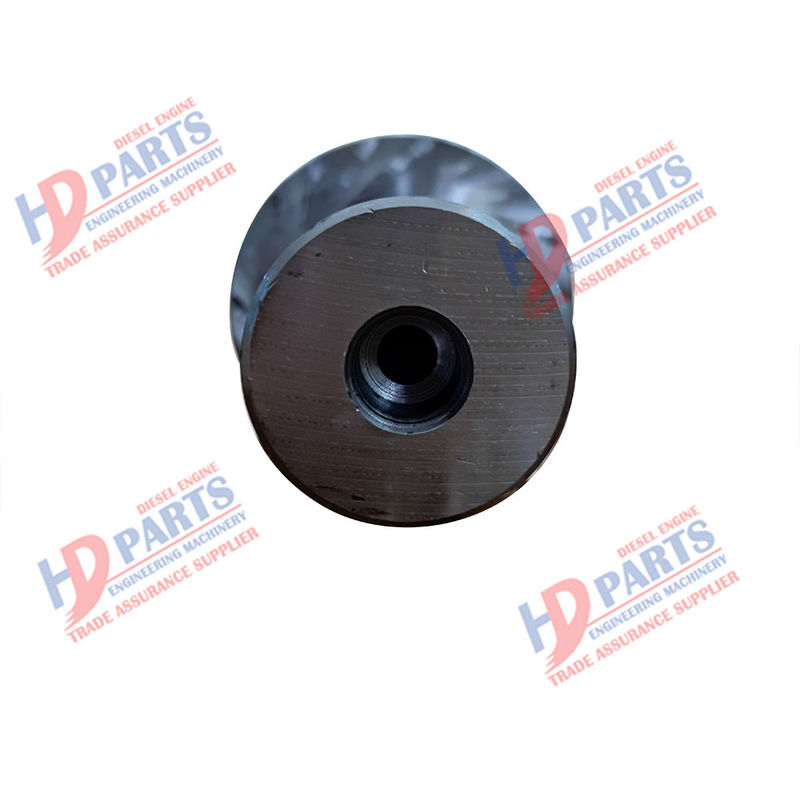

NH220 Powerstroke Camshaft 3023177 Para DOOSAN

1. Geralmente, o mandril de quatro mandíbulas é usado para fixar peças excêntricas com pequena quantidade e baixa precisão.Ao girar a peça de trabalho excêntrica no mandril de quatro mandíbulas, primeiro desenhe uma linha na peça de trabalho.É desenhar um círculo excêntrico e garantir as linhas transversais horizontais e verticais.Para determinar sua posição no mandril de quatro mandíbulas de acordo com essas linhas.

2. Ao usinar peças excêntricas com pequena excentricidade (e ≤ 5-6 mm) e comprimento curto, mas grande número de peças excêntricas, o mandril autocentrante de três mandíbulas pode ser usado para usinagem.Ao virar, o círculo externo e o comprimento devem ser virados primeiro.Em seguida, ele é preso no mandril de três mandíbulas e uma gaxeta é colocada em uma mandíbula para tornar a peça de trabalho excêntrica para torneamento.A espessura da almofada pode ser calculada pela seguinte fórmula.X=1,5e × (1-e/2d) (x=espessura da junta; e=excentricidade da peça; d=diâmetro da parte fixada das três garras) Durante o torneamento real, devido ao desvio entre a posição de contato de as garras longas e a peça de trabalho, uma constante de correção deve ser adicionada à deformação após a fixação da junta do solo.X real=x+1,5 △ e (x real=espessura real da junta; x=espessura calculada; △ e=erro de excentricidade medido após o teste)

3. Torneamento da peça excêntrica no mandril duplo Este método consiste em prender o mandril autocentrante de três mandíbulas no mandril de ação simples de quatro mandíbulas para alinhamento e, em seguida, mover uma distância excêntrica para fixação.No futuro, você pode girar a peça de trabalho excêntrica fixando a peça de trabalho no mandril autocentrante de três mandíbulas.Desta forma, não é necessário alinhar a peça de trabalho.Ao mover a posição do mandril de três mandíbulas, primeiro prenda o eixo óptico no mandril autocentrante de três mandíbulas, use o relógio comparador para determinar a excentricidade e, finalmente, determine a posição do mandril de três mandíbulas no mandril de quatro mandíbulas.

4. Ao girar a peça de trabalho excêntrica entre dois dedais, a peça de trabalho excêntrica com comprimento longo pode ser fixada entre dois dedais para girar, e a peça de trabalho pode ser acionada para girar pela braçadeira de coração de galinha.O centro de ambas as extremidades da peça excêntrica é processado entre dois dedais, e o orifício central excêntrico é geralmente processado na mandriladora, porque é difícil garantir o centro de ambas as extremidades na máquina e a direção do orifício central excêntrico é consistente e paralelo.

5. O ajuste excêntrico da distância do mandril excêntrico do mandril é conveniente, versatilidade, alta precisão é uma ferramenta excêntrica mais ideal.

6. No dispositivo especial, a peça excêntrica pode ser girada no dispositivo especial quando o comprimento de usinagem é curto, a precisão é alta e o número de peças excêntricas é muito grande.

7. No processamento real de peças de trabalho excêntricas com grande excentricidade e requisitos de baixa precisão, outro método de fixação é resumido, ou seja, mandrilamento de três mandíbulas mais fixação de gaxeta.Ou seja, quando a mandíbula superior autocentrada de três mandíbulas, primeiro instale a primeira mandíbula, depois mova suavemente a pinça, de modo que o parafuso final da pinça gire cerca de uma ou duas voltas e, em seguida, instale a segunda e a terceira mandíbulas, de modo que as três mandíbulas da pinça formam naturalmente excentricidade.Como a excentricidade não é ajustável, devem ser adicionados calços para ajustá-la.A vantagem deste método é simples, conveniente e rápido, mas a desvantagem é que a precisão do posicionamento não é alta.

No planejamento do processo e no projeto de fixação da usinagem de eixo excêntrico, devemos adotar o método de combinação de centralização e descentralização do processo e projetar uma linha de produção automática de acordo com o lote de produção e a situação real da produção.Quando o processo é organizado de acordo com o princípio da concentração do processo, máquinas-ferramenta eficientes e equipamentos de processo com alto grau de automação também são amplamente utilizados.Isso melhora muito a produtividade.
